Labordatenerfassung und Verwaltung im COBET-System
Die Labormodule im COBET-System erfüllen zahlreiche Aufgaben im Gesamtsystem. Sie sind auf Flexibilität und Anwenderunterstützung
in der Messdatenerfassung, Organisation, Verwaltung und Ausgabe der Prüfdaten und Aufbereitung der Daten für weitergehende
Auswertungen ausgerichtet. Die Module sind weitgehend identisch aufgebaut und arbeiten strukturell und funktionell nach gleichen
Prinzipien. Die grundlegenden Informationen beziehen sich entsprechend auf alle Module. Abweichungen in Detailfragen werden in den
einzelnen Laborbereichen separat beschrieben.
Allgemeiner Aufbau Labormodule

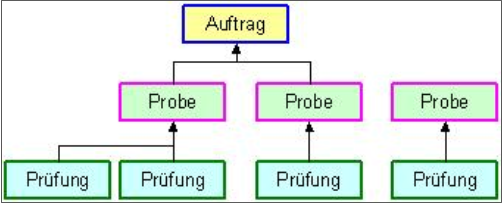

Die Daten der Labormodule sind in einer hierarchischen Struktur aufgebaut. Als
unterste Ebene gilt hier die Prüfung. Jede Prüfung ermöglicht die Erfassung
spezialisierter Messergebnisse unter einem definierten, praktisch orientierten
Gesichtspunkt und unter Berücksichtigung einer weiteren Auswertung und liefert
jeweils ein Prüfergebnis (als einzelnen Wert oder auch Werteblock). Jedes
Labormodul verfügt über einen spezifischen Standardsatz an relevanten Prüfungen,
die jeweils die häufigsten Anwendungsfälle abdecken. Weitergehende zusätzliche
Prüfungsmodule ergänzen den Funktionsumfang. Anwenderspezifische Prüfungen
sind auf Anfrage ebenfalls realisierbar.
Die nächste Hierarchie-Ebene wird im COBET-System als Probe bezeichnet. Allgemein kann man die Probe als den Prozess der
Probenahme betrachten. Alle auf dem dabei entnommenen Material basierenden Prüfungen können hier zusammengefaßt werden. In der
Probe werden die allgemein gültigen Rahmendaten (wie z.B. Liefer- und Fahrzeugdaten, Witterungsbedingungen, Zeit-/Datumsangaben
zu Herstellung, Probenahme etc.) hinterlegt, die für alle untergeordneten Prüfungen gelten.
Beispiel: Mit einer aus einem Lieferfahrzeug entnommenen Betonmenge (Probe) können verschiedene Probekörper für die Erfassung der Biegezug-, Spaltzug- und
Druckfestigkeit auch mit unterschiedlichen Prüfaltern gewonnen, sowie Daten für die Konsistenz ermittelt werden.
An dieser Stelle erfolgt (wenn möglich) auch eine Verknüpfung mit Stammdaten, um in der Auswertung gezielte Soll-Ist-Analysen zu
ermöglichen. Die Stammdatenanbindung ist jedoch optional, um auch reine Prüfprotokolle ohne Auswertungen erstellen zu können.
Proben werden jeweils in sogenannten Laboraufträgen gesammelt. Diese Aufträge dienen praktisch als Container, um Daten definiert
zusammenzufassen. Die Zusammenfassung kann auf stofflicher Basis (gleiche Rezeptur, gleiches Material) oder organisatorischer Basis
(alle Lieferungen an eine Baustelle z.B. für Baustellenüberwachung) erfolgen. Die Art der Zusammanfassung hängt in der Regel von den
gewünschten Auswertungsmöglichkeiten ab.
Die Auftragsanbindung steht in zwei Varianten zur Verfügung (Einzelauftrag oder laufender Auftrag) oder kann auch entfallen (”Proben
ohne Auftrag”).
In jedem Labormodul sind spezifische Einstellungen hinterlegt, die Anzeigeeinschränkungen, verwendete Auftragstypen uvm. festlegen.
Wichtig ist hier vor allem die Konfiguration der Prüfdefinitionen. Damit können Datenfelder der Prüfungen individuell konfiguriert
(Wertebereiche, Nachkommastellen, ...) und z.T. auch ausgeblendet werden.
Verfügbare Labormodule
Hinsichtlich der Labormodule sind Versionen für verschiedene Anwendungsbereiche verfügbar. Eine nähere Beschreibung grundlegender
Standardfunktionen aller Labormodule ist unter Labor Basis erreichbar
Labor Basis
•
Beschreibung grundlegender Funktionen aller Module
Labor Beton
•
Frisch-/Festbetonprüfung
•
Biegezugfestigkeit
•
Spaltzugfestigkeit
•
Wasserbindemittelwert (Äquivalenter Wasserzementwert)
•
WU-Prüfung (Wassereindringtiefe)
Labor Gesteinskörnungen
•
Eigenschaften von Gesteinskörnungen
•
Kornkennwerte
•
Siebanalyse (Nass-/Trockensiebung, Erfassung über einzelne oder kumulierte Rückstände, Berechnung von Kennwerten,
Korngemische)
•
Siebanalyse II
•
Alkaliprüfung (AKR-Prüfung nach Alkalirichtlinie)
Labor Erdbau
•
Plattendruckversuch (DIN 18134)
•
Proctorversuch (DIN 18127)
Labor Estrich
•
Frisch-/Festmörtelprüfung
Labor Mörtel
•
Frisch-/Festmörtelprüfung
Sondermodul Labor Extern
•
Externe Erfassung von Labordaten ohne direkte COBET-Anbindung (einfaches Erfassungsprogramm)
•
Datenaustausch mit COBET über Datendateien
Sondermodul Labor Auftragsverwaltung
•
Spezialisiertes Modul zur optimierten mandantenübergreifenden Verarbeitung von Prüfdaten (Labor Beton)
•
beschleunigte Datenerfassung über Eingabelisten (Tabellenform)
